De SOLARCON antennes
(Antron-99 / i-MAX-2000 / MAX-2000)
Voor CB (11m) mogen in principe alleen vertikale rondstraalantennes gebruikt worden, eventueel voorzien van radialen. Er zijn talloze merken en uitvoeringen, zowel in grijze aluminium als in witte glasvezel.
Hierna wat technische informatie rond de populaire CB glasvezelantennes van het merk SOLARCON.
Antron-99
3-delig (1/2 golf vertikale antenne)
Lengte 530 cm
Regelbereik met 2 ringen 25-31 MHz (bij SWR minder dan 2:1)
Afstembereik met tuner 10-17m (10, 12, 15 en 17m HAM)
Af fabriek getuned op 27.205 MHz (CB band kanaal 20)
Maximaal vermogen 2.000 watt
Hierboven zien we zowel de Antron-99 samen met de MAX-2000.
Op zich is er weinig verschil te zien, doch zijn ze er wel degelijk.
Zo is er allereerst de lengte van de antenne, A99 = 5.30m en de Max2000 = 6.30m lang.
En verder zien we het ook aan de manier van bevestigen op de mast.
De A-99 wordt meteen met klemmen aan de mastbuis bevestigd, terwijl de MAX-2000 een speciale bevestigingsplaat heeft om aan de mastbuis te bevestigen.
i-MAX-2000
3-delig
Lengte 630 cm (5/8 golf vertikale antenne)
Regelbereik met 2 ringen tussen 26-30 MHz (bij SWR minder dan 2:1)
Afstembereik met tuner tussen 10-17m (10, 12, 15 en 17m HAM)
Resonant af fabriek getuned op 27.205 MHz (CB band kanaal 20)
Maximaal vermogen 2.000 watt
De i-MAX-2000 was de eerste versie en was dan af fabriek ook geschikt voor gebruik op de CB-band. Deze versie is momenteel niet meer verkrijgbaar en is vervangen door de MAX-2000. Het verschil tussen de i-MAX-2000 en de MAX-2000 is op de antenne NIET ZICHTBAAR, we moeten daar dus wel opletten met welke antenne we te maken hebben. De enige indicatie die er bestond wat de verpakking waar wel de vermelding iMAX2000 op te lezen was. DUS OPLETTEN met welke antenne je te maken hebt want er zijn toch wel wat verschillen al zijn die NIET ZICHTBAAR.
MAX-2000
3-delig
Lengte 730 cm (5/8 golf vertikale antenne)
Regelbereik met ringen 25-30 MHz (bij SWR minder dan 2:1)
Afstembereik met tuner 10-17m (10, 12, 15 en 17m HAM)
Resonant geoptimaliseerd voor de 10m band
Maximaal vermogen 3.000 watt
Deze antenne is af fabriek niet geschikt voor de CB-band, het SWR zal niet lager te krijgen zijn dan 1.7:1
Om deze antenne te gebruiken voor de CB-band dient men een zogenaamde OPTIMIZER toe te voegen.

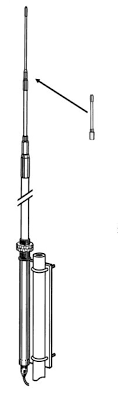

Deze OPTIMIZER dient dan aangebracht te worden tussen het bovenste en het middelste deel van de antenne.
Hiermee verlengd u de antenne en wordt deze bruikbaar voor de CB-band
De OPTIMIZER is afzonderlijk te koop.
Maar tegenwoordig zijn er ook handelaars die de MAX-2000 samen met de OPTIMIZER aanbieden.
MAX-2000 OPTIMIZER
4-delig
Lengte 730 cm (3-delen) of 760 cm (4-delen)
Afstembereik met 2 ringen 26-33 MHz (SWR minder dan 2:1)
Afstembereik met tuner 10-17m (10, 12, 15 en 17m HAM)
Zonder optimizer resonant voor 10m (HAM)
Met optimizer resonant voor 11m (CB-band)
Maximaal vermogen 5.000 watt
MAX-2000 MONTAGE
Velen maken nog al eens een fout bij het plaatsen van de MAX-2000 (of de antron-99) antenne. Bij de MAX-2000 is het iets duidelijker, maar de mastbuis MOET leger blijven dan het spoel van de antenne. Met andere woorden de montageplaat van de MAX-2000 mag niet boven de mastbuis bovenuit komen.
Met de ringen die over het spoel gaan kan je nog een fijn afstelling doen van je SWR, best is toch wel om eens ze goed staan deze met plakband vast te zetten zodat ze met zekerheid niet meer los komen door de trilling van de wind.
En wat wind betreft zijn alle drie hier beschreven antennes bestand tegen windstoten van 160Km/uur, ik denk dat geen 1 andere antenne dit na doet...
Bij het aftepen an je PL-plug dien je rekening te houden met het condens gaatje (zie gele pijl). Vaak wordt dit met eht aftepen dicht geplakt waardoor het eventuele condens water niet meer uit het onderste deel van de antenne kan vloeien.
Uiteraard zal dit op termijn resulteren in een verhoogde SWR.
LET DUS GOED OP dit gaatje open te laten ten alle tijden.
We hopen met deze toch weer wat duidelijkheid te hebben gebracht in deze verwarrende episode van de SOLARCON antennes.
Big Brother voor
Het UVArx team
