Controleer uw (zend)FREQUENTIE
Onze goede vriend Stan uit Brecht is weer een keer in zijn programeer pen geslagen.
Hij is er in geslaagd om een frequentie-controle systeem in te bouwen in onze Websdr.
Op deze manier kunnen we zelf gaan controleren of onze radiozender wel degelijk op de juiste frequentie gaat uitzenden.
Het is Stan gelukt om in het vergrootglas een gekalibreerde lijn aan te brengen welke de juiste center-frequentie aangeeft.
Hiermee kan je zowel van je eigen uitzending, alsook van de uitzending van je tegenstations controleren of de uitzending op de juiste frequentie gebeurd.
Het gebruik van het vergrootglas is al door velen UVArx gebruikers gekend, maar hieronder vind je een handleiding hoe deze te gebruiken ook in combinatie met de frequentie-controle lijn.
Vergrootglas

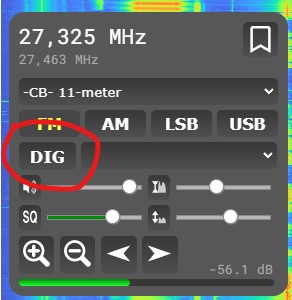

Om het vergrootglas aan te zetten dien je eerst in het "Receiver" scherm op de knop <DIG> te klikken.
Nadat je op <DIG> geklikt hebt klik je op het pijltje in het schermpje net rechts naast de <DIG> knop staat.
Je krijgt nu een lijstje tezien met deze volgende keuze mogelijkheden:
FT8
FT4
JS8Call
Packet
TEST

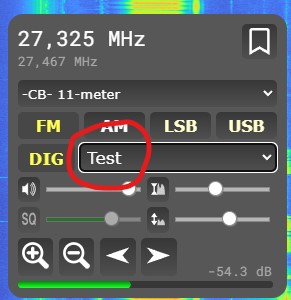

Hier kies je voor de mogelijkheid <TEST>
De knop <DIG> zal dan ook in een gele kleur op je scherm komen.
Dan krijgen we links onderaan het (wat we noemen) vergrootglas te zien.
De FREQUENTIE NAALD

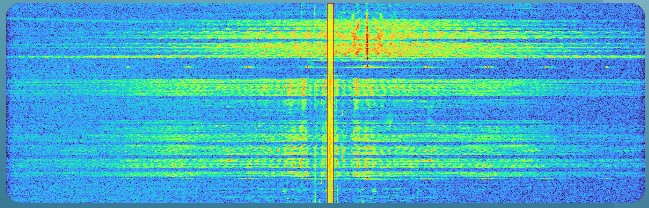

De gele met rood omrande FREQUENTIELIJN staat precies op de CENTER FREQUENTIE.
De CENTER FREQUENTIE is de ingestelde frequentie in het "receiver" scherm.
Deze frequentie kan ook handmatig ingegeven worden door er met je cursor overheen te gaan en dan handmatig een bepaalde frequentie in te typen.
Door op een (kanaal) vlaggetje te klikken bovenaan in het scherm komt de schermfrequentie precies op de frequentie te staan van het overeenstemmende kanaal.
In dit voorbeeld op kanaal 32 dus welke een frequentie heeft van 27.325Mhz
We zien hier 2 stations die in communicatie zijn.
Doch kan je al vast stellen dat ze beide niet op dezelfde frequentie zitten.

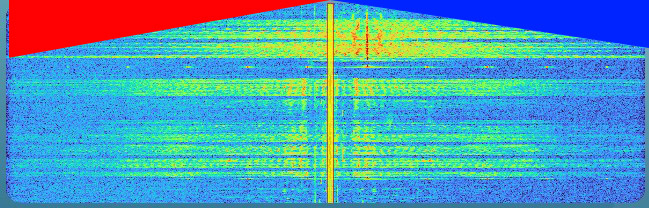

We kunnen stellen dat ieder station dat rechts van de gele lijn (in de blauwe zone) zit TE HOOG IN DE FREQUENTIE zit dus.
Andersom, wie in de rode zone zit dus te LAAG in de frequentie zit.
Voor hen die de frequentie lijn niet zien op hun scherm....
We kunnen deze zichtbaar en onzichtbaar zetten door met je muis(cursor) in het vergrootglas te gaan of er weer uit.
Zit je muis aanwijzer in het vergrootglas schermpje dan zal je de frequentie lijn WEL zien, ben je buiten het schermpje dan verdwijnt de lijn weer.

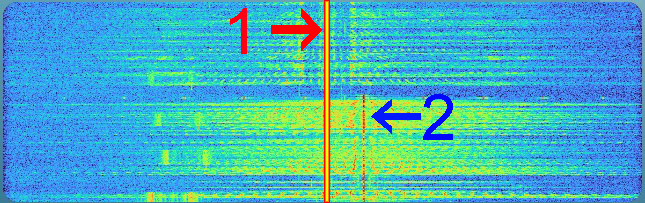

Als we de frequentie lijn tevoorschijn halen kunnen we in ons voorbeeld mooi zien dat station 1 (rood) perfect op de juiste frequentie aan het uitzenden is en dat station 2 (blauw) te hoog in de frequentie aan het zenden is.
Als we in de FM mode staan dan zal deze kleine afwijking niet hoorbaar zijn in de modulatie.
Gebruiken we daarentegen de SSB (USB of LSB) mode dan zal zelfs deze kleine afwijking erge gevolgen hebben in hoe onze modulatie klinkt en zelfs onverstaanbaar worden.
Daarom is het belangrijk om je tranceiver goed te leren kennen want vaak kan je via de instellingen van de zendfrequentie in samenwerkeng met je clarifier een juiste instelling bekomen.
Het vergrootglas uitschakelen doe je door op de GELE knop <DIG> te klikken.
Het schermpje gaat dan weer weg en je SQUELCH zal weer functioneel worden, want tijdens het bekijken van het vergrootglas werkt je SQUELCH NIET.
LET OP:
Dit is een tool en niet bedoeld om continue te gebruiken.
Door gebruik te maken van het vergrootglas zal de DATA-STREAM fel vergroot worden, wat dus een onnodige datatransfer tot gevolg heeft. Gebruik het dus om te controleren maar niet om constant op je scherm te hebben.
En zeker bij de Websdr van Brecht kan het gebruik van deze tool tot gevolg hebben dat er veel minder mensen gebruik kunnen maken van de Websdr daar de data-upload in Brecht erg beperkt is.
DUS ZEKER IN BRECHT ZO WEINIG MOGELIJK GEBRUIK VAN MAKEN!
We danken Stan alweer voor zijn inzet en hopen dat de Websdr weer een mooie tool rijker is geworden voor jullie gebruik.
Het UVArx team
